Подрезка

Подрезка – это способ разбить укладку плитки на две и более части только по вертикали или по горизонтали, в зависимости от ориентации плитки в момент укладки.

В разных подрезках на поверхности могут быть использованы разные плитки, угол поворота, шов, смещение.

Чтобы создать подрезку:

  1. выложите ряды плиток до места предполагаемой подрезки;
  2. нажмите на пиктограмму «начать новое окно подрезки» – ;
  3. в зависимости от проекта, выберите другую плитку, угол, шов и т.п., выложите нужное количество рядов;
  4. если нужно создать ещё одно окно подрезки, повторите шаги 2 и 3.

Назначение подрезки в том, чтобы совмещать на одной поверхности швы разных плиток, т.е. совмещать подрезанные плитки.
Например, есть уложенные два типа плиток разделённых одной подрезкой. Однако линия подрезки должна располагаться посередине поверхности, а плитки – совмещены:

С помощью инструмента Двигать окно подрезки сдвиньте подрезку на нужное вам расстояние. Одновременно с этим вы можете пододвинуть укладку на нужное расстояние по движению мыши вверх-вниз.

Отличие подрезки от области заключается в том, что:

  • граница подрезки – всегда прямая линия;
  • окно подрезки нельзя отделить от соседнего окна или сдвинуть укладку не по линии подрезки (например, вертикальную - по горизонтали и наоборот);
  • линия подрезки сдвигается только вместе с движением всей укладки плитки на поверхности.

Функционал подрезки при вертикальной укладке временно работает некорректно.

2014/03/06 12:29 · Юлия Майн

Области

Область – это обособленная часть поверхности, где может быть выложена плитка других размеров с применением других параметров укладки (угол, смещение, шов, привязка).

Основное назначение области – это разграничение поверхности.

Пример использования функции – создание декоративный вставок внутри укладки плитки, например, из плиток другого размера.

Область может:

  • формироваться несколькими способами;
  • быть произвольного размера и формы.

Границы области можно изменять, а укладку внутри неё - двигать с помощью функции двигать окно подрезки.

Создание области

Есть несколько способов создания областей.

Часть функционала по работе с областями выведена на Панель инструментов:

Другая часть расположена в Главном меню → Области:

Также новая область создаётся при смене направления укладки в процессе укладки плитки на поверхность:

Создание области в процессе укладки

Предположим, сначала укладывались горизонтальные ряды плитки снизу вверх:

А затем изменили направление укладки на слева-направо:

Уложим остатки поверхности вертикальными рядами и выделим всю укладку на поверхности:

Нажмём на пиктограмму . Картина будет следующей:

Чтобы выйти из режима просмотра областей, снова нажмите на пиктограмму .

Создание области при смене направления укладки

С помощью пиктограммы можно прямо в процессе укладки плитки на поверхность разграничивать поверхность по вертикали или по горизонтали, в зависимости от направления укладки.

Предположим, что нужно разделить поверхности на три вертикальные области. Для этого:

  1. выберите направление укладки слева-направо или справа-налево;
  2. выложите хотя бы один ряд плиток на поверхность;
  3. нажмите на пиктограмму ;
  4. выложите ещё некоторое количество рядов плитки (не до конца), при необходимости смените плитку и её ориентацию;
  5. ещё раз нажмите на пиктограмму ;
  6. завершите укладку плитки на поверхности.

Результат (в режиме редактирования областей – ) должен быть примерено следующим:

Практическое применение такого способа может быть целесообразно, например, для создания подрезки по линии двери:

Область из плитки

Предположим, в проекте нужно добавить декор из плиток, чей размер не совпадает с основной выбранной плиткой.
Чтобы вставить такой декор, необходимо создать отдельную область.

Для создания области по контуру плиток можно воспользоваться одним из двух инструментов:

  • «Преобразовать плитки в область»;
  • «Вырезать плитки в область».

Преобразовать плитки в область

Использование инструмента «Преобразовать плитки в область» создаёт новую, очищенную от плиток область.
Чтобы создать область из плиток:

  1. выделите плитки;
  2. выберите в главном меню: «Область» → «Преобразовать плитки в область»:


Результат:

В режиме просмотра областей выглядит так:

Режим просмотра областей включается по нажатию на пиктограмму . Чтобы выйти из него, нажмите на ещё раз.

Вырезать плитки в область

Использование инструмента «Вырезать плитки в область» создаёт новую область, но плитки, которые на ней были, остаются.
Чтобы создать область из плиток:

  1. выделите плитки;
  2. выберите в главном меню: «Область» → «Вырезать плитки в область»:


Внешне кажется, будто ничего не изменилось. Убедиться в обратном поможет режим просмотра областей :

Область готова. Теперь в этой области вы можете двигать, изменять существующую укладку или удалить её и создать новую:

Произвольная область

Произвольная область – это область любой произвольной формы, которая не зависит от существующей укладки плитки.
Произвольная область создаётся в векторном редакторе.

Чтобы создать произвольную область, выделите любую плитку на той поверхности, где нужно создать область, и в главном меню выберите «Область» → «Создать произвольную область»:


Произошёл переход в векторный редактор. Здесь вы можете нарисовать любой контур. Главное, чтобы этот контур был замкнутым.

Например, нарисуем ромб с помощью точного ввода координат:

Чтобы завершить работу над контуром, нажмите кнопку «Завершить».

Появится диалоговое окно с выбором цвета затирки в созданной области, при необходимости измените его, нажав на «+» напротив выбранного цвета и выберите цвет в открывшейся Библиотеке материалов:

Нажмите ОК, после чего отобразится результат:

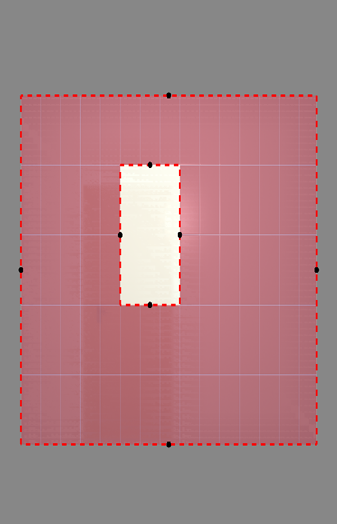

Так область выглядит в режиме просмотра областей:

Теперь в это области вы можете выложить любую другую плитку с любыми параметрами.

Преобразовать врезку в область

Врезка может быть преобразована в область и наоборот.

Чтобы создать из врезки область, выделите врезку, в Главном меню выберите «Область» → «Преобразовать врезку в область».

В момент создания области из врезки появляется диалоговое окно:

Т.е. можно или:

  • создать область и удалить врезку;
  • создать область и оставить врезку;
  • отменить операцию по созданию области.

После выбора нужного вам варианта врезка будет преобразована в область.

Редактирование области

Режим просмотра областей

Данный режим включается по нажатию на пиктограмму «Редактировать границы областей»:

Просмотр областей

В данном режиме нельзя выделять плитки. По клику на какую-либо чать поверхности отобразится область, расположенная в этом месте:

Чтобы увидеть все области на поверхности, выделите всю поверхность:

Изменение размера области

Режим просмотра областей позволяет как просматривать границы областей, так и изменять их. Принцип примерно тот же, что и при работе в векторном редакторе: основами линий являются опорные точки, и при выделении и перемещении точек смещаются границы области.

Если границы областей разбиты на контуры, то изменение размеров одной области в меньшую сторону может повлечь за собой создание ещё одной области.

Если границы областей не разбиты на контуры, то изменение размеров одной области в меньшую сторону влечёт за собой увеличение соседней области.

Редактирование границ в векторном редакторе

Векторный редактор, в отличие от режима отображения областей, даёт возможность свободно изменять контур области, рисовать любые фигуры.

Чтобы изменить границы области с помощью векторного редактора:

  • выделите область, контуры которой следует изменить;
  • зайдите в Главном меню в «Область» → «Редактировать границы»:


После чего откроется режим векторного редактора:


Векторный редактор позволяет:

  1. изменить контуры области;
  2. сохранить контур для использования на другой плоскости/проекте.

Подробно о возможностях редактирования в векторном редакторе см. в статье Редактирование контура помещения.

Области можно редактировать только по одной. Т.е. если на одной поверхности есть две и более области, одновременно можно редактировать только одну из областей.

В зависимости от задач, вы можете любым образом изменить контур области.

Разбить область на контуры

«Разбить область на контуры» – это разделение области на две и более по контуру другой области, которая их разделяет.
Например, если две области расположены таким образом:


Кажется, будто бы по краям расположены две независимые области (на скриншоте заполнены сиреневой плиткой). Однако на самом деле это одна область. На это указывает следующее:

  1. при выделении одной области в режиме просмотра областей, подсвечиваются две области;
  2. при сдвиге окна подрезки, укладка в обеих плоскостях двигается вместе.

Чтобы разделить эту область на две независимых области:

  1. зайдите в режим просмотра областей ;
  2. кликом мыши выберите область, которую следует разбить на контуры;
  3. выберите в Главном меню «Области» → «Разбить область на контуры»:


Результат – три независимые области:

Соединение областей

Чтобы объединить две и более области:

  1. выделите области или плитки на них кликом мыши, зажав Shift на клавиатуре;
  2. выберите в Главном меню «Область» → «Соединить области».

Если на соединяющихся областях уложена разная плитка и/или способ укладки плитки отличается, в одной из областей укладка пропадает.

Можно соединять как смежные области, так и те, которые расположены на удалении друг от друга. Подробнее о таких областях – здесь.

Вспомогательные функции

Очистить область

Инструмент «Очистить область» очищает выбранную область от уложенной плитки.

Удаление всей плитки на поверхности (Shift+Del) удаляет не только всю плитку на всей поверхности, но и все созданные области.

Чтобы очистить область от плитки:

  1. выделите любую плитку в области;
  2. выберите в Главном меню «Область» → «Очистить область».

Область будет очищена.

Заполнить свободное место

Данная функция используется, чтобы заполнить образовавшееся пустое место после сдвига плиток:

Чтобы быстро заполнить поверхность той же плиткой с тем же способом укладки:

  • выделите любую плитку на данной поверхности;
  • в Главном меню выберите «Область» → «Заполнить свободное место».

Восстановить положение плиток на области

«Область» → «Восстановить положение плиток на области» – инструмент, который восстанавливает Z-координаты для объектов и плитки в случае, если произошла программная ошибка.

Задать ширину области

Главное меню → «Область» → «Задать ширину области» – позволяет ввести точный размер области.
Данный функционал пока что выключен.

Смена цвета области

Изменение цвета фона (затирки) в области описано в статье Цвет затирки.

2014/03/03 22:46 · Юлия Майн

Врезка

Врезка – это плоскость на поверхности короба помещения, на которую может быть выложена плитка любого размера и формы.

Врезка по своему назначению похожа на «область». Главное отличие «врезки» от «области» в том, что врезка – это объект, который можно перемещать, поворачивать независимо от областей, способа укладки, подрезки.
По сути врезка – это плоскость на плоскости.

Во врезке может быть выбран другой цвет затирки, как в момент создания врезки, так и в любой момент работы над проектом.

Есть несколько способов создания врезки:

  • из плиток;
  • из областей;
  • создание врезки произвольной формы.

Чтобы создать врезку:

  1. кликните на поверхность или уложенную на неё плитку;
  2. зайдите в Главном меню в Объекты → Врезка;
  3. выберите нужный вам пункт:

Способы создания врезки

Врезка из плиток

Создание врезки из плиток удобно для размещения декора из плитки другого размера.
Можно создать:

  • пустую врезку (без плиток) – в главном меню «Объекты» → «Врезка» → «Пустая из плиток»;
  • врезку с сохранением укладки плиток – в главном меню «Объекты» → «Врезка» → «Из плиток».

"Пустая из плиток"

Чтобы создать не заполненную плитками врезку по контуру плиток:

  1. выделите плитки, по контуру которых хотите создать врезку;
  2. зайдите в Главном меню в Объекты → Врезка → «Пустая из плиток»;
  3. откроется диалоговое окно с выбором цвета фона врезки, выберите нужный вам цвет в Библиотеке материалов по нажатию на «+»:

В результате получится такая врезка:

"Из плиток"

Чтобы создать врезку по контуру плиток, которая копирует текущую укладку:

  1. выделите плитки, по контуру которых хотите создать врезку;
  2. зайдите в Главном меню в Объекты → Врезка → «Из плиток»;
  3. откроется диалоговое окно с выбором цвета фона врезки, выберите нужный вам цвет в Библиотеке материалов по нажатию на «+»:

В результате получится врезка с такими же плитками, единственное отличие – цвет затирки, если его изменили в момент создания врезки:

Прямоугольная

Чтобы создать прямоугольную врезку:

  1. выделите поверхность (плитку), на которой хотите расположить врезку;
  2. в Главном меню выберите «Объекты» → «Врезка» → «Прямоугольная»;
  3. появится диалоговое окно «​Параметры построения»,​ где следует указать:
    • высоту и ширину ​врезки в миллиметрах;
    • цвет фона (затирки) ​– по нажатию на кнопку «+«​ откроется «​Библиотека материалов»,​ где можно выбрать нужный цвет;
    • размер шва между плитками ​(с шагом 0,5 мм). ​ ​
      ​
  4. нажмите кнопку ОК.

Врезка отобразится на поверхности:

После создания врезки её можно пододвинуть, повернуть, выложить на неё плитку.

Эллиптическая

Чтобы создать врезку в форме эллипса (окружность):

  1. выделите поверхность (плитку), на которой хотите расположить врезку;
  2. в Главном меню выберите «Объекты» → «Врезка» → «Эллиптическая»;
  3. появится диалоговое окно «Параметры построения», где следует указать:
    • высоту (размер диагонали по вертикали) и ширину (размер диагонали по горизонтали) врезки в миллиметрах;
    • цвет фона (затирки) – по нажатию на «+» откроется «Библиотека материалов», где можно выбрать нужный цвет;
    • размер шва между плитками (с шагом 0,5 мм);
    • количество сегментов*:
  4. нажмите кнопку ОК.

* «Сегменты» – это количество отрезков, составляющих окружность. По умолчанию значение равно 30. Минимум сегментов может быть 3 (треугольник). В качестве иллюстрации приведём сравнения эллипса из 30 и 10 сегментов:

Врезка отобразится на поверхности:

Теперь на неё можно выложить плитку:

Произвольная

Чтобы создать произвольную врезку, зайдите в Главном меню в Объекты → Врезка → Произвольная. Откроется векторный редактор.

Произвольная врезка создаётся аналогично тому, как создаётся произвольная область – в векторном редакторе.

Подробно о функционале векторного редактора вы можете ознакомиться в разделе Векторный редактор.

Когда работа по созданию контура врезки завершена, в режиме векторного редактора можно сохранить контур для его использования на другой поверхности или в другом проекте – .

После нажатия на кнопку «Завершить», появится диалоговое окно, где можно выбрать:

  • цвет фона (затирку) врезки по нажатию на +;
  • размер шва между плитками (с шагом 0,5 мм):

Из областей

Область может быть преобразована во врезку и наоборот.
Чтобы создать из области врезку, выделите эту область, зайдите в Главном меню в «Объекты» → «Врезка» → «Из областей» или «Пустая из областей».

  • «Из областей» – сохранит укладку плитки во врезке.
  • «Пустая из областей» – на месте области будет создана пустая врезка без плитки.

После создания врезки область остаётся, в чём можно убедиться, переместив врезку.

Изменение врезки

Редактирование границ

Редактирование границ врезки осуществляется в векторном редакторе.

Векторный редактор даёт возможность свободно изменять контур области, рисовать любые фигуры.

Чтобы изменить контур врезки с помощью векторного редактора:

  • выделите врезку;
  • зайдите в Главном меню в «Объекты» → «Врезка» → «Править границы»;
  • откроется режим векторного редактора:


Векторный редактор позволяет:

  1. изменить контуры врезки;
  2. сохранить контур для использования на другой плоскости/проекте.

Подробно о возможностях редактирования в векторном редакторе см. в статье Редактирование контура помещения.

Врезки можно редактировать только по одной. Т.е. если на одной поверхности есть две и более врезки, одновременно можно редактировать только одну из них.

В зависимости от задач, вы можете любым образом изменить контур врезки.

Перемещение

Чтобы переместить на плоскости врезку:

  1. выделите врезку или плитку на ней;
  2. нажмите нажмите на пиктограмму или нажмите клавишу M на клавиатуре в английской раскладке – появится красный пунктирный крестик;

  3. зажмите левой клавишей мыши врезку и перетащите на нужную вам позицию:

При необходимости при перемещении можно использовать привязку к объектам – и/или привязку к сетке – .

Поворот

Повернуть врезку можно, только если эта врезка не заполнена плиткой. В противном случае будет поворачиваться не сама врезка, а укладка плитки внутри неё.

Итак, чтобы повернуть врезку:

  1. выделите пустую врезку;
  2. нажмите на пиктограмму или нажмите клавишу R на клавиатуре в английской раскладке;
  3. рядом с курсором должен появиться красный пунктирный крестик;
  4. кликните на произвольное место на рабочей поверхности – это ось вращения врезки;
  5. нажмите и удерживайте нажатой левую клавишу мыши – красный пунктирный крестик станет чёрным, врезка начнёт поворачиваться;
  6. отпустите клавишу мыши, когда врезка окажется в нужном вам положении.

При необходимости при перемещении можно использовать привязку к объектам – и/или привязку к сетке – .

Смена цвета фона

Изменение цвета фона (затирки) во врезке описано в статье Цвет затирки.

2014/03/11 20:32 · Юлия Майн

Бордюр по периметру

В новых коллекциях плитки всё чаще и чаще появляются декоративные элементы, которыми можно отделять одну область уложенной плитки от другой, например, таким образом:

Бордюр может быть создан только относительно уже созданной врезки или зеркала.

Контурный внутрь

Чтобы создать бордюр по контуру врезки внутрь:

  1. создайте врезку;
  2. заполните врезку плиткой, выделите врезку;
  3. выберите плитку в Буфере укладки, которой следует выложить бордюр, расположите её горизонтально:
  4. в Главном меню выберите «Объекты» → «Бордюр» → «Контурный внутрь»:
  5. бордюр отобразится на поверхности:

Контурный наружу

Чтобы создать бордюр по контуру врезки или зеркала наружу:

  1. создайте врезку или прямоугольное зеркало;
  2. заполните врезку плиткой, выделите врезку;
  3. выберите плитку в Буфере укладки, которой следует выложить бордюр, расположите её горизонтально:
  4. в Главном меню выберите «Объекты» → «Бордюр» → «Контурный наружу»:
  5. бордюр отобразится на поверхности:

Добавление декора в бордюр

В новых напольных коллекциях плитки всё чаще появляются декоративные элементы для напольного бордюра – маленькие прямоугольные плитки, располагающиеся по углам бордюра.

Чтобы расположить декоры по углам бордюра:

  1. удостоверьтесь, что ширина бордюра совпадает со сторонами квадратного декора (например, размеры бордюра 300×110, значит декор должен быть 110×110);
  2. создайте бордюр «контурный наружу» как описано выше;
  3. выделите любую из плиток бордюра;
  4. включите функцию «Двигать ряд» в Панели инструментов ;
  5. подведите мышь к углу выделенной плитки так, чтобы сработала привязка, и пододвиньте плитку бордюра к краю внутренней плитки:
  6. повторите операции 3, 4, 5 на оставшихся трёх сторонах бордюра; должна получиться следующая картина:
  7. зажмите клавишу Shift на клавиатуре и выделите два уголка плиток как показано на рисунке:
  8. зайдите в Главном меню в «Область» → «Преобразовать плитки в область»;
  9. повторите операцию на оставшихся трёх уголках, чтобы получилась следующая картина:
  10. выберите в «Буфере укладки» плитку-декор;
  11. зажмите клавишу Shift на клавиатуре и выделите все пустые квадраты, выберите привязку «низ-лево» , нажмите «Положить ряд»;
  12. результат:

Габаритный горизонтальный

Чтобы создать габаритный горизонтальный бордюр:

  1. создайте врезку или зеркало;
  2. выделите врезку или зеркало;
  3. выберите плитку в Буфере укладки, которой следует выложить бордюр, расположите её горизонтально;
  4. в Главном меню выберите «Объекты» → «Бордюр» → «Габаритный горизонтальный»;
  5. бордюр отобразится на поверхности:

Габаритный вертикальный

Чтобы создать габаритный вертикальный бордюр:

  1. создайте врезку или зеркало;
  2. выделите врезку или зеркало;
  3. выберите плитку в Буфере укладки, которой следует выложить бордюр, расположите её горизонтально;
  4. в Главном меню выберите «Объекты» → «Бордюр» → «Габаритный вертикальный»;
  5. бордюр отобразится на поверхности:
2014/04/07 12:24 · Юлия Майн

"Фартук" на кухню

Есть несколько способов создания фартука на кухню. В первом рассмотренном ниже варианте применяется более простой способ для прямого фартука. Второй способ позволяет создать фартук произвольной формы, например, под вытяжку.

Простой "фартук"

Чтобы создать простой фартук:

  1. выделите поверхность, выложите плитку «фартука»;
  2. выделите любую плитку, правой клавишей мыши нажмите на пиктограмму «Двигать окно подрезки» в Панели инструментов;
  3. откроется диалоговое окно, в поле Y (движение по вертикали) укажите расстояние от нижнего края нижней плитки до пола, нажмите ОК для подтверждения операции;
  4. уложенная плитка окажется в нужном положении:

Простой фартук готов.

"Фартук" сложной формы

«Фартук» сложной формы можно создать несколькими способами с помощью инструментов «Область» или «Врезка».
В данном примере рассмотрено создание фартука с помощью области. Врезка создаётся аналогично через «Объекты» → «Врезка» → «Произвольная».

"Фартук" под вытяжку

Чтобы создать «фартук» под вытяжку:

  1. выделите поверхность, выложите плитку «фартука»;
  2. выделите любую плитку, правой клавишей мыши нажмите на пиктограмму «Двигать окно подрезки» в Панели инструментов;
  3. откроется диалоговое окно, в поле Y (движение по вертикали) укажите расстояние от нижнего края нижней плитки до пола, нажмите ОК для подтверждения операции;
  4. уложенная плитка окажется в нужном положении;
  5. зажмите клавишу Shift на клавиатуре и выделите те плитки, которые нужно преобразовать во врезки:
  6. в Главном меню выберите «Объекты»→ «Врезка» → «Пустая из плиток»:
  7. выберите цвет врезки в диалоговом окне, нажмите «ОК»:
  8. результат:

Для большей реалистичности изображения можно изменить цвета затирки (поверхностей) врезки и стены.

  • Чтобы изменить цвет затирки врезки:
    1. выделите врезку;
    2. кликните по ней ней правой клавишей мыши, выберите «Свойства» в контекстном меню;
    3. в диалоговом окне в поле «Материал» нажмите на «+», выберите цвет из «Библиотеки материалов», поставьте галочку «Показывать»:
    4. нажмите «ОК», чтобы сохранить изменения.
  • Чтобы изменить цвет затирки поверхности:
    1. выделите поверхность;
    2. кликните по ней ней правой клавишей мыши, выберите «Свойства» в контекстном меню;
    3. в диалоговом окне в поле «Материал» нажмите на «+», выберите цвет из «Библиотеки материалов», поставьте галочку «Непрозрачный»:
    4. нажмите «ОК», чтобы сохранить изменения.
  • Результат:

"Фартук" в векторном редакторе

Чтобы создать фартук произвольной формы:

  1. выберите поверхность, зайдите в Главном меню в «Область» → «Создать произвольную область»;
  2. откроется векторный редактор, нарисуйте контур фартука, в нём с помощью графических примитивов нарисуйте контур фартука, нажмите «Завершить»;
  3. выберите цвет затирки для новой области, нажмите «ОК»:
  4. теперь область выделяется отдельно от всей прочей поверхности:
  5. выложите плитку, и «фартук» готов:

Если окажется, что плитка лежит в нарисованной области неудачно, можно изменить привязку внутри этой области, пододвинуть укладку или даже изменить контур области.

Чтобы изменить контур области

  1. зайдите в Главном меню в «Область» → «Редактировать границы»;
  2. выделите в векторном редакторе те опорные точки контура, положение которых нужно изменить, и передвиньте их1):
  3. нажмите «Завершить», чтобы закончить работу в векторном редакторе.
2014/04/03 17:15 · Юлия Майн

Свойства плитки

Зайти в свойства плитки можно через Каталог или Буфер укладки. Для этого найдите плитку в каталоге или буфере, кликните по ней правой клавишей мыши и в контекстном меню выберите «Свойства»:

Откроется окно «Свойства плитки». По умолчанию включен режим «Плитка», где плитка показана так, как она будет выглядеть на поверхности.
С помощью бегунков «Рядов плиток» и «Шов (мм)» можно заранее оценить, как будет выглядеть массив плиток на поверхности с разным размером шва.

Чтобы подробно рассмотреть плитку, перейдите в режим «Исходное изображение»:

Есть три способа настроить отображение плитки в режиме «Исходное изображение»:

  • «Показать плитку целиком» – плитка масштабируется под размер окна «Свойства плитки» так, чтобы её было полностью видно.
  • «Показать плитку в натуральном размере» – прямо на мониторе плитка отображается именно того размера, какая она в реальности. (Например, 200х300 мм.)
  • Задать вручную масштаб отображения плитки (относительно реальных размеров).

Неизменяемые параметры

Основные свойства

В блоке «Основные свойства» расположена информация об:

  • имени;
  • имени файла объекта;
  • пути к файлу объекта (расположению файла в файловой системе компьютера).

Здесь эти данные можно только просматривать. Изменить наименование и расположение файла можно через файловой систему компьютера (через Проводник).

Габариты

Информацию о габаритах можно только посмотреть. Чтобы изменить размеры плитки, переименуйте название файла – изображения плитки.
Информация о габаритах плитки заложена в названии файла:

Стоимость плитки

В блоке «Экономические параметры» можно задать стоимость плитки.

По умолчанию, стоимость задаётся за одну плитку (как обычно назначается цена на декоры и бордюры).
Чтобы присвоить плитке цену за квадратный метр, поставьте галочку «Цена за кв. метр».

Характеристики материала

Материал

Плитке можно присвоить характеристику поверхности материала. Возьмём в качестве примера плитку:

И посмотрим, как одна и та же половая плитка будет отображаться после рендеринга:

Зеркальный
Тонированный зеркальный
Глянцевый
Полуглянцевый
Полуматовый
Матовый

Вид кромки

Кромка плитки разных производителей и коллекций может значительно отличаться друг от друга. Кромка может быть гладкой и скошенной, а может быть, наоборот, фактически без скругления.

В выпадающем меню «Вид кромки» можно выбрать подходящий вариант для текущей плитки, если вид по умолчанию не устраивает:

Вид по умолчанию
Без кромки
Маленькая
Средняя
Большая

В режиме 3D две плитки из одно и той же коллекции с разными настройками вида кромки:

Рельеф

Рельеф особенно важен для плитки с рельефом, с имитацией дерева, выпуклыми элементами, объёмными декорами и т.п.

Здесь также есть несколько стандартных режимов:

Без рельефа
Маленький
Средний
Большой

Настройка рельефа и кромки

Нажмите на кнопку «Настроить материал», чтобы вручную настроить размер кромки и рельефность плитки:

В окне «Настройка карты» расположено два блока:

  • «Параметры каймы» – это настройка вида кромки (каймы) плитки, её угол наклона и глубина;
  • «Параметры карты» – это настройка рельефность плитки.

Параметры каймы

В блоке «Параметры каймы» можно настроить отображение краёв плитки.

Тип края плитки отображается в виде красного контура. Серый контур – вспомогательный:

Есть три параметра, которые влияют на способ отображения края плитки:

  • Радиус – параметр, который задаёт максимальный радиус каймы. Отображается в виде серого контура.
  • Ширина каймы – не может быть больше заданного радиуса. Отображается в виде красного контура.
  • Масштаб – вытягивает или сужает эллипс, по сектору которого строится контур. Значение по умолчанию равно 1, т.е. радиус «рисуется» по контуру симметричной окружности. При изменении этого параметра наблюдается следующая картина:

Параметры карты

«Параметры карты» – это почти то же самое, что и «Рельеф» в Свойствах плитки. Разница заключается в возможности более тонкой настройки отображения материала.

Список вариантов (3×3, 5×5, 7×7, 9×9) – это размер секторов (в пикселах, px), на которые будет делиться изображение плитки.

  • Маленький размер сектора следует выбирать для плитки с мелким рисунком, например, для имитации волокон дерева или ткани.
  • Большой размер – для плавных и крупных рисунков. Например, плитки с декорами, где изображены крупные цветы или камни.

Масштаб2) – это параметр глубины рельефа. Чем больше это значение, тем более рельефным будет изображение, и, соответственно, наоборот.

2014/06/25 18:30 · Юлия Майн
1) обязательно включите «привязку к вершинам фона»
2) величина не линейная
