Шаблоны укладки
Шаблон - это способ укладки плитки одного или нескольких типов.
Наиболее часто шаблон - способ укладки, - применяется для создания некого рисунка из плиток - паттерна. Например, если используется несимметричная плитка, или плитка, которая комбинируется с другой для создания рисунка.

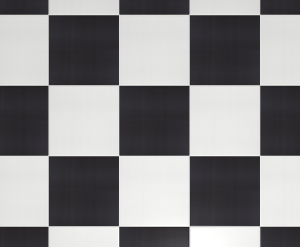

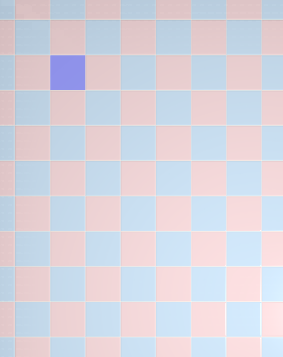

Самый простой шаблон - это так называемая «шахматка»:

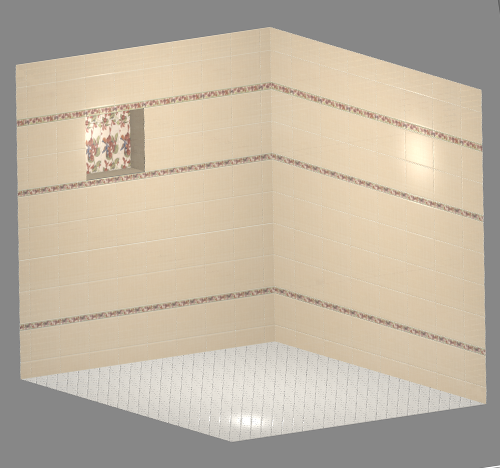

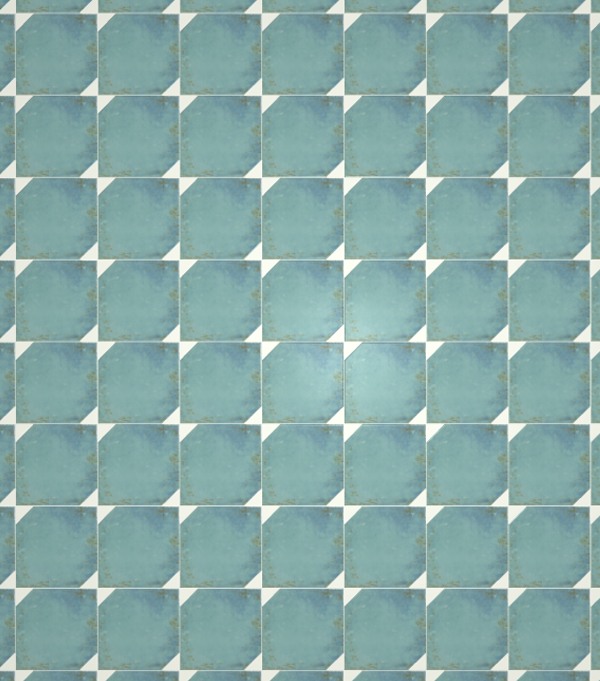

Также не обойтись без использования шаблона, если необходимо создать проект с плиткой сложного контура. (см. Изменение контура плитки) Например, так выглядит укладка сложной плитки без использования шаблона:
Создание шаблона укладки
Прежде чем приступать к созданию шаблона, добавьте в буфер укладки интересующую вас плитку.

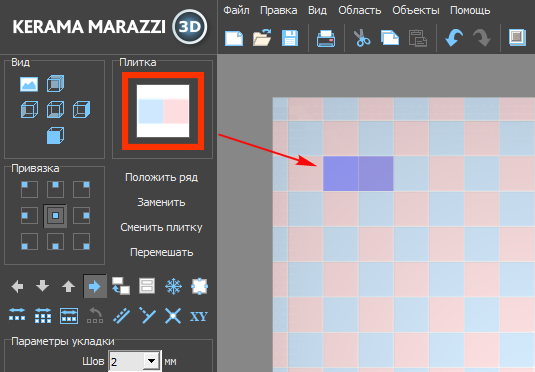

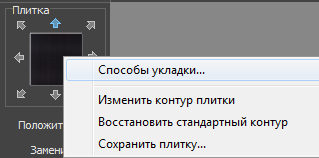

Чтобы перейти в режим создания шаблона, правой клавишей мыши кликните по изображению плитки в поле «Плитка» и выберите в контекстном меню «Способы укладки…»:
Чтобы удалить лишние плитки, если такие есть, выделите их кликом мыши и нажмите клавишу Del на клавиатуре.

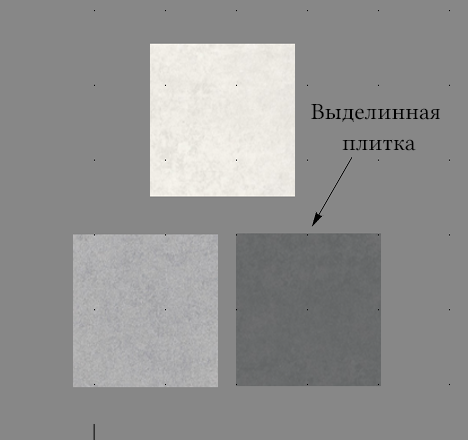

Так выглядит выделенная плитка:

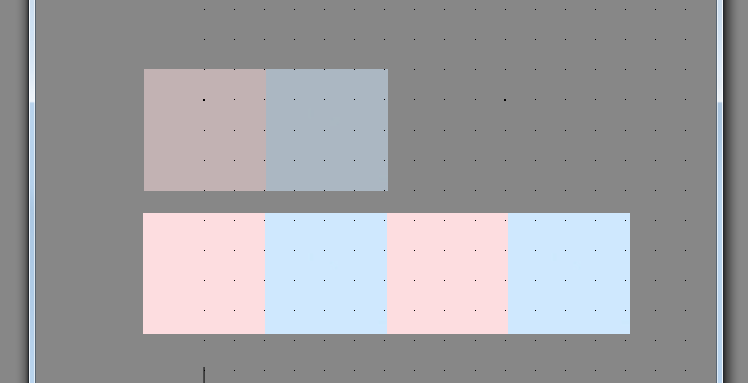

Чтобы скопировать плитку (например, формируется укладка из одинаковых плиток)
- выделите плитку, которую хотите скопировать;
- зажмите клавишу Ctrl на клавиатуре;
- «вытащите», зажав левую клавишу мыши, копию плитки.

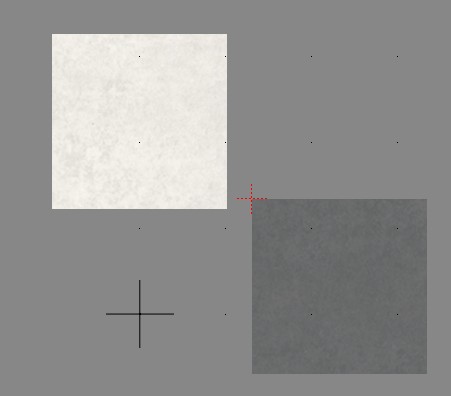

Чтобы повернуть плитку:
- выделите плитку;
- зажмите клавишу Shift на клавиатуре;
- кликните один раз по плитке – появится красный пунктирный крестик;
- отпустите клавишу Shift;
- зажмите левую клавишу клавишу мыши вне плитки и потащите мышь в сторону – курсор должен отобразиться в виде чёрного пунктирного крестика. Деталь будет поворачиваться в зависимости от ваших движений.

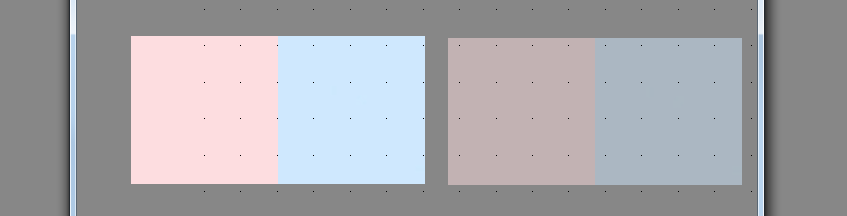

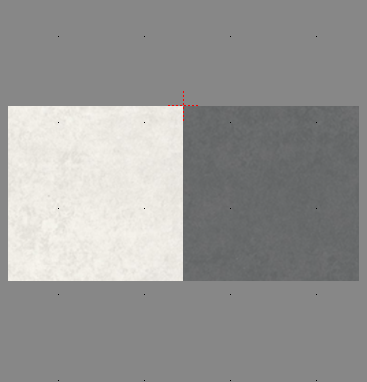

Чтобы точно пристыковать одну плитку к другой, «зацепите» мышкой (кликните и не отпускайте) любой из углов плитки, так, чтобы отобразился красный пунктирный крестик, и «прицепите» плитку к другой плитке:
 |  |

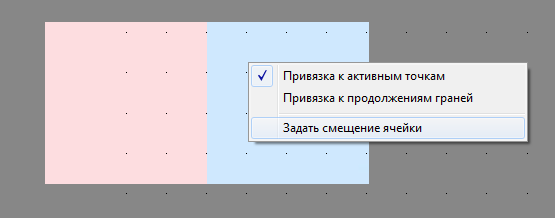

После того, как основная работа по созданию шаблона завершена, необходимо задать смещение ячейки (как будет шаблон пристыковываться к ряду по горизонтали):

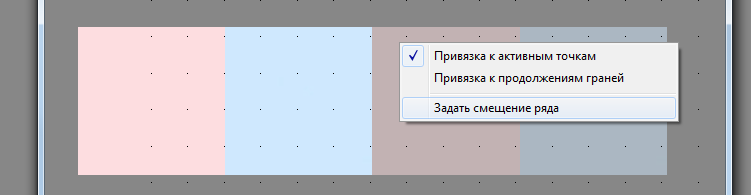

И смещение ряда (как будет шаблон пристыковываться к ряду по вертикали):

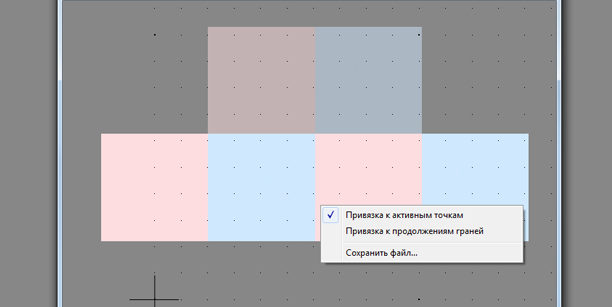

Последнее действие над шаблоном - сохранение файла шаблона в указанной папке:
Если шаблон сохранить в директории: …\KM3D\Lib\Catalog…, то им можно будет воспользоваться в любом другом проекте, если выбрать этот шаблон в соответствующей папке каталога.
Разгруппировка шаблона
Уложенный шаблон на поверхность воспринимается программой как одна плитка, несмотря на то, что это – только шаблон из нескольких плиток:
Разгруппировать можно только выделенные плитки, а не все плитки на поверхности!
Чтобы разгруппировать шаблон:
- выделите те плитки, которые хотите разгруппировать;

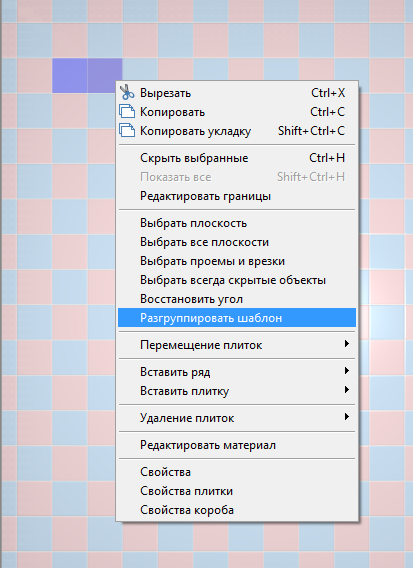

- правой клавишей мыши кликните по ним, выберите в контекстном меню «Разгруппировать шаблон»;
- убедитесь в том, что шаблон разгруппирован, выделяя плитку.
В Обучении:
Цвет затирки
В самом начале работы над проектов, когда задаются параметры помещения, выбираются также и цвета поверхностей короба по умолчанию. В момент создания помещения выбираются цвета для трёх типов поверхностей: потолок, стены, пол. Сразу же выбрать разные цвета для разных стен комнаты нельзя.
Цвет поверхности – это и есть цвет затирки. Т.е. это тот цвет, который видно в швах между уложенной плиткой.
Проект может подразумевать разные цвета затирки на разных стенах и даже - в разных областях и врезках.
В процессе создания любой области или врезки сразу же предлагается выбор цвета затирки.
Если предложенного набора цветов в «Библиотеке материалов» недостаточно, Вы можете самостоятельно подобрать любой оттенок и добавить любую текстуру.
Изменение цвета затирки
Поверхность

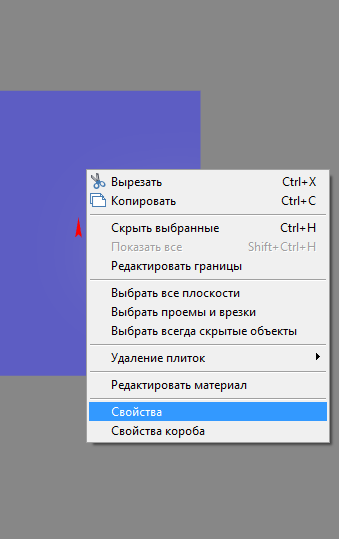

Чтобы изменить цвет поверхности, выделите эту поверхность левой клавишей мыши, затем кликните по ней правой клавишей мыши. В контекстном меню выберите Свойства:
Выделять следует не заполненную плиткой поверхность, иначе вы попадёте в свойства плитки.

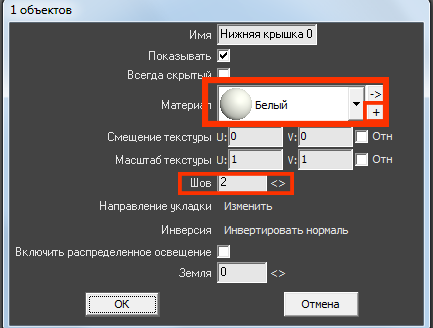

Откроется следующее окно:
Напротив поля «Материал» расположены две кнопки:

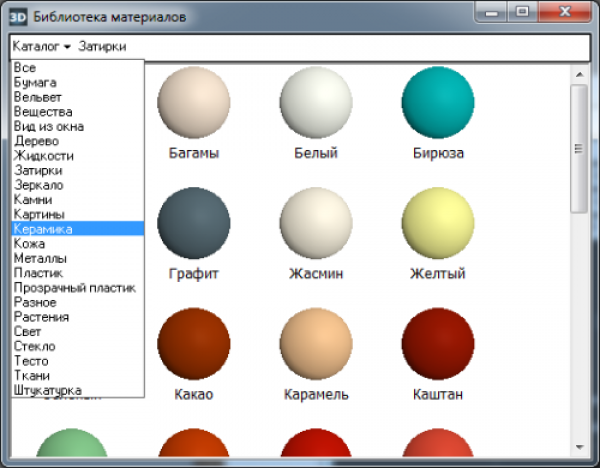

- По нажатию на + откроется библиотека материалов:

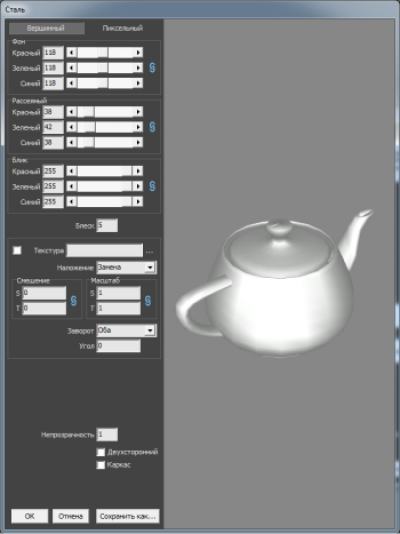

- Кнопка «->» ведёт в режим редактирования, создания цвета:
Вы можете выбрать или создать нужный вам оттенок и использовать его в качестве фона поверхности.
Область
Чтобы изменить цвет фона (затирки) области:

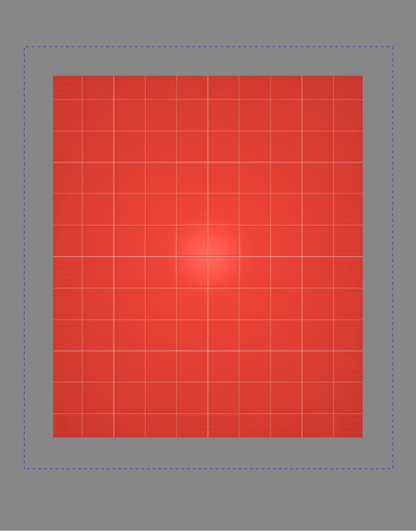

- выделите не заполненную плиткой часть область кликом мыши;
- кликните правой клавишей мыши по незаполненной части области;
- в контекстном меню выберите «Свойства»;

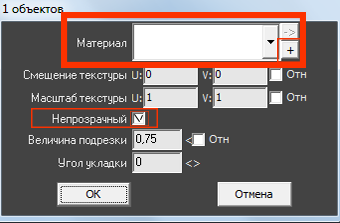

- откроется окно:
- выберите нужный вам цвет в Библиотеке материалов (+) или создайте нужный вам оттенок (->);
- поставьте галочку напротив поля «Непрозрачный» – чтобы цвет фона отобразился;
- нажмите ОК для применения параметров.
Врезка
В момент создания врезки любым из способов есть возможность сразу же выбрать любой цвет из Библиотеки материалов. Однако если появилась необходимость смены цвета фона врезки:
- выделите не заполненную плиткой часть врезки кликом мыши;
- кликните правой клавишей мыши по незаполненной части врезки;
- в контекстном меню выберите «Свойства»;

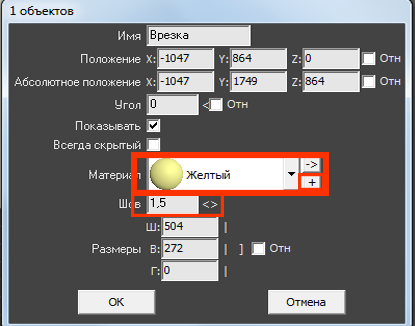

- откроется окно:
- выберите нужный вам цвет в Библиотеке материалов (+) или создайте нужный вам оттенок (->);
- измените размер шва и направление укладки, если это необходимо;
- нажмите ОК для применения параметров.

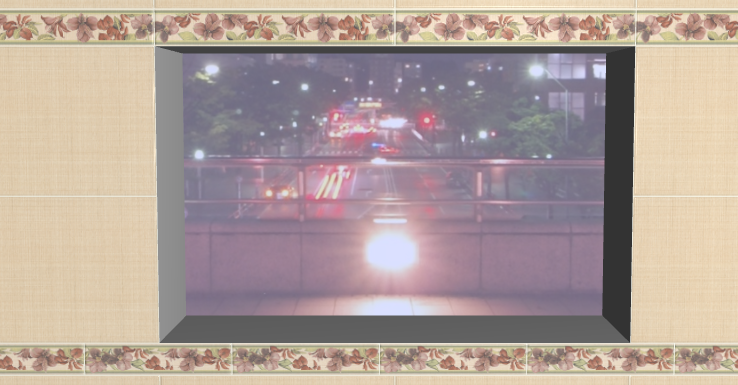

Облицовка коробов и ниш, сложных помещений
Укладка плитки на любые поверхности, в том числе плоскости коробов и ниш, осуществляется по одному и тому же принципу:
- выделить поверхность;
- выложить плитку.
Однако в случае со сложными помещениями и внутренними поверхностями ниш может быть сложно выделить нужную поверхность в режиме 2D.

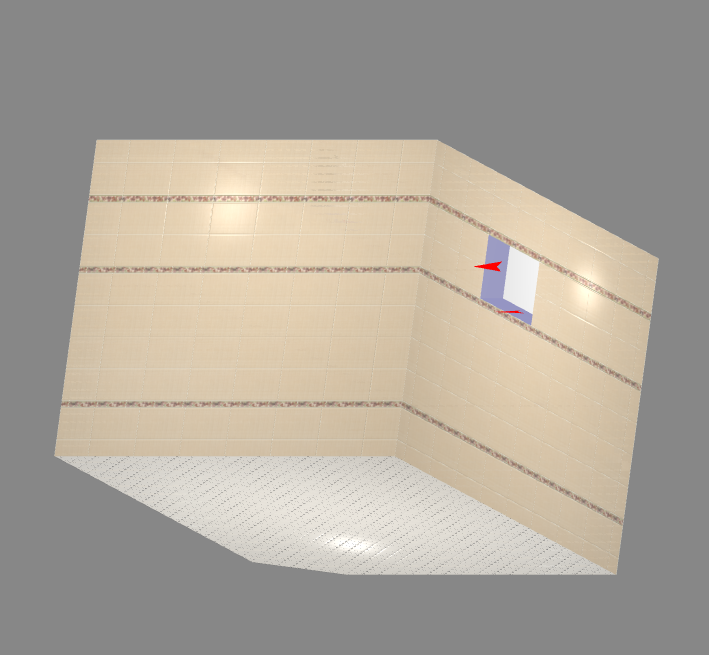

Чтобы выделить поверхность, поверните модель помещения так, чтобы труднодоступная область стала видна и выделите её.
Выделение труднодоступной поверхности
Повернуть, рассмотреть модель помещения можно двумя способами – в режиме 2D и в режиме 3D.
- В режиме 2D (режим, в котором вы находитесь по умолчанию):
- зажмите клавишу Shift на клавиатуре;
- зажмите колёсико мыши, поводите мышью, выбирая нужную позицию;
- отпустите клавиши, это положение зафиксируется, выделите труднодоступную поверхность;
- зажмите клавишу Shift, чтобы выделить несколько поверхностей одновременно:
- В режиме 3D:
- зайдите в режим 3D –
; - выберите нужный ракурс;
- зажмите клавишу Alt на клавиатуре и кликните мышью по нужной поверхности;
- зажмите клавиши Alt и Shift одновременно, чтобы выделить несколько поверхностей:
- вернитесь в режим 2D –
, и эта поверхность (поверхности) останется выделенной:
После того, как поверхность выделена, выберите плитку в каталоге и выложите её на плоскость ниши.
Направление укладки

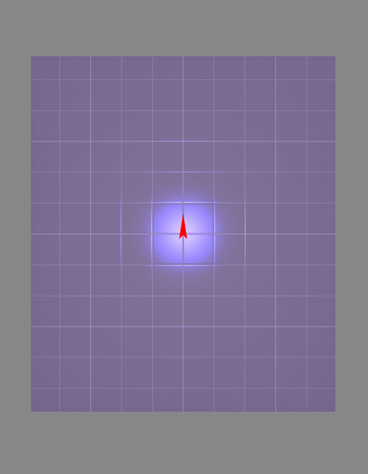

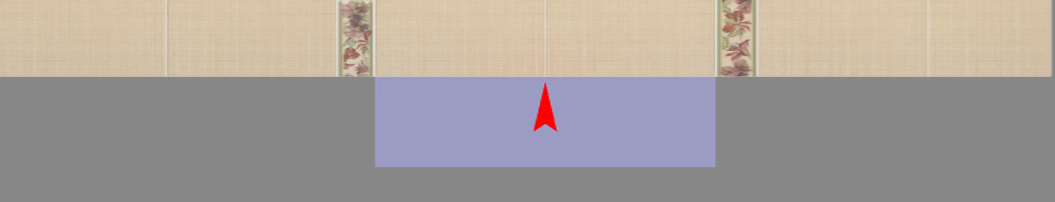

Направление укладки плитки отображается на поверхности в виде красной стрелки.
Как правило, направление укладки именно на поверхности коробов и ниш следует изменять в зависимости от особенностей коллекции плитки и её требований по укладке.
Изменение направления плитки подробно описано в главе Направление укладки на поверхности
Движение ряда

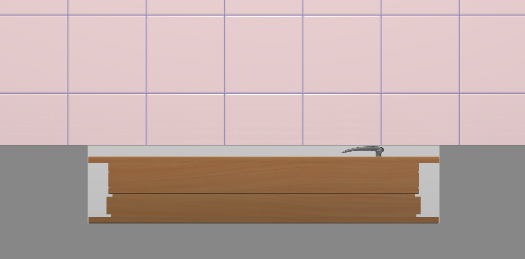

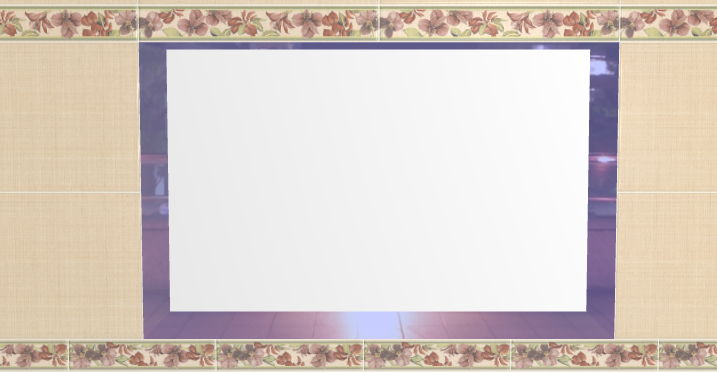

Рассмотрим движение ряда плитки на примере ниши под дверь. Предположим, что нужно выложить плитку на пороге.
- Выберите ракурс сверху.

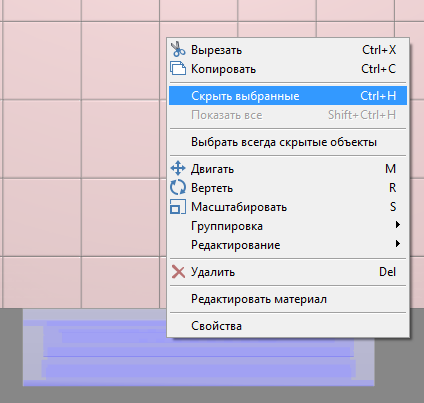

- Выделите дверь, кликните по ней правой клавишей мыши, в контекстном меню выберите «Скрыть выбранные» или нажмите сочетание клавиш Ctrl+H на клавиатуре.

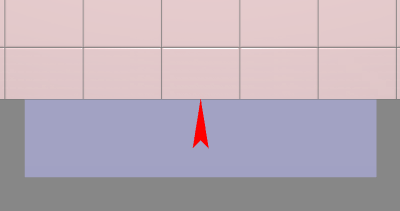

- Выделите плоскость ниши – порог.
- Выложите плитку.

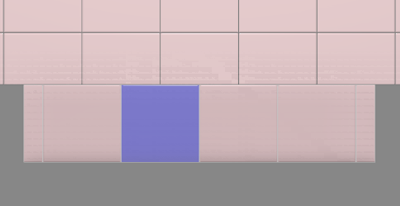

- Выделите одну из плиток на пороге, нажмите «Двигать ряд» –

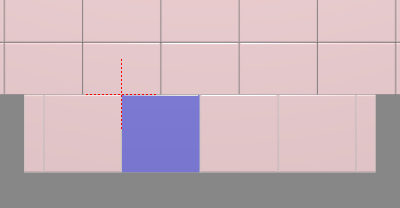

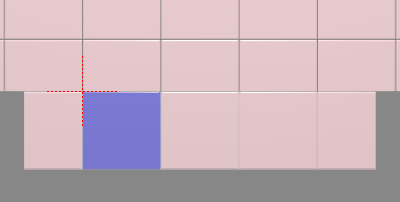

. - Подведите мышь к углу выделенной плитки, зажмите левую клавишу мыши и пододвиньте ряд так, чтобы укладка на пороге совпала с основной укладкой плитки:
- Кликните правой клавишей мыши в любом месте рабочего поля, выберите «Показать всё»:
Ссылки по теме:
Криволинейная стена

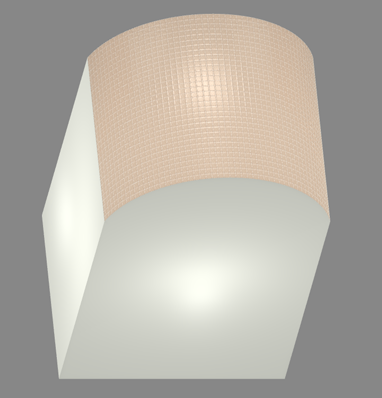

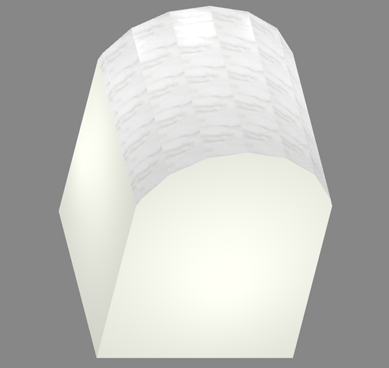

В некоторых сложных проектах приходится сталкиваться с не прямыми, а округлыми поверхностями. Это может быть экран для ванны или криволинейная стена.
Особенность плитки как материала заключается в том, что плитку невозможно согнуть – только разрезать. Таким образом, плитка в любом случае (в отличие от обоев, например) скрадывает плавные переходы. Чем больше габариты плитки, тем грубее переход:
 |  |  |

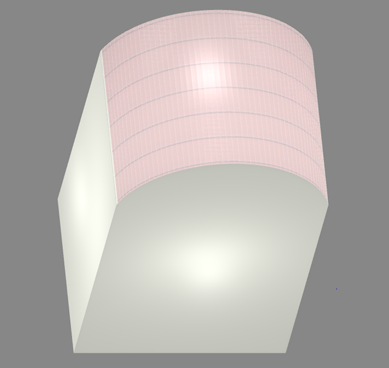

Укладывать плитку на криволинейную поверхность можно точно так же, как и на все прочие. При первой укладке плитки криволинейная поверхность автоматически разбивается на сегменты по размеру плитки.
Однако разбивку криволинейной стены можно настроить вручную. Для этого:
- выделите криволинейную поверхность;
- в Панели инструментов в блоке «Разбивка стены» выберите подходящий вариант:
- «лево», «середина» или «право» и укажите количество равных сегментов, на которое вы хотите разделить поверхность;
- «лево (мм)», «середина (мм)» или «право (мм)» и укажите в миллиметрах ширину сегментов, на которые вы хотите разделить поверхность;
- нажмите на зелёную галочку, чтобы применить настройку.
«Лево», «Середина» и «Право» – это положение первого сегмента на выделенной криволинейной поверхности, от которого строятся все остальные сегменты.
Заморозка укладки
Заморозка укладки плитки – вспомогательная функция для оптимизации работы программы.
В интерфейсе программы расположена в режиме 2D в Панели инструментов:
«Заморозкой» имеет смысл пользоваться, если:
- проект очень большой по площади;
- выкладываются элементы очень маленького размера на обширной поверхности;
- работа осуществляется на маломощном компьютере.
В программе Kerama Marazzi 3D, несмотря на то, что плитка укладывается рядами, каждая отдельная плитка – это отдельный элемент, информация о котором обрабатывается.
«Заморозка» преобразует целую укладку из множества элементов в один.
Чтобы «заморозить» укладку:
- выделите укладку с помощью мыши;
- нажмите на
в Панели инструментов.
Все действия с укладкой, кроме её перемещения целиком по плоскости станут невозможны.
Чтобы «разморозить» укладку:
- выделите «замороженную» область;
- нажмите на в Панели инструментов.
Обои
В Kerama Marazzi 3D можно создавать интерьеры не только с керамической плиткой, но и с обоями.
Для этого следует:
- отключить рельефность изображения;
- выставлять при укладке нулевой шов;
- указывать, что материал является матовым;
- если обои с рисунком, этот рисунок должен быть подгоняемым.
Настройка отображения для режима 3D
Чтобы в режиме 3D обои не отображались как плитка, достаточно выключить рельефность и укладывать их с нулевым швом.
- выложите материал (обои) на поверхность со швом равным 0;
- выделите материал (паттерн обоев) на поверхности;
- кликните по нему правой клавишей мыши, выберите в контекстном меню «Свойства»;
- в открывшемся окне нажмите на «Редактировать»;
- зайдите во вкладку «Пиксельный», снимите галочку напротив поля «Рельеф»;
- нажмите «ОК», чтобы сохранить изменения;
- в окне «Свойства» выберите в поле «Материал» → «Матовый»;
- нажмите «ОК», чтобы сохранить изменения.
Настройка отображения для рендера
Чтобы обои после рендера не отображались как плитка:
- выложите материал (обои) на поверхность со швом равным 0;
- выделите материал (паттерн обоев) на поверхности;
- кликните по нему правой клавишей мыши, выберите в контекстном меню «Свойства»;
- в открывшемся окне нажмите на «Редактировать»;
- зайдите во вкладку «Пиксельный», правой клавишей мыши нажмите на кнопку «…» напротив поля «Рельеф», выберите «Создать карту нормалей»;
- в открывшемся окне поставьте значения «0» в полях:
- радиус;
- ширина каймы;
- масштаб по Z;
- множитель Z.
Нажмите «ОК», чтобы сохранить изменения.
- нажмите «ОК» в окне редактирования цвета;
- в окне «Свойства» выберите в поле «Материал» → «Матовый»;
- нажмите «ОК», чтобы сохранить изменения.
