Область – это обособленная часть поверхности, где может быть выложена плитка других размеров с применением других параметров укладки (угол, смещение, шов, привязка).

Основное назначение области – это разграничение поверхности.

Пример использования функции – создание декоративный вставок внутри укладки плитки, например, из плиток другого размера.

Область может:

• формироваться несколькими способами;
• быть произвольного размера и формы.

Границы области можно изменять, а укладку внутри неё - двигать с помощью функции двигать окно подрезки.

Есть несколько способов создания областей.

Часть функционала по работе с областями выведена на Панель инструментов:

Другая часть расположена в Главном меню → Области:

Также новая область создаётся при смене направления укладки в процессе укладки плитки на поверхность:

Предположим, сначала укладывались горизонтальные ряды плитки снизу вверх:

А затем изменили направление укладки на слева-направо:

Уложим остатки поверхности вертикальными рядами и выделим всю укладку на поверхности:

Нажмём на пиктограмму . Картина будет следующей:

Чтобы выйти из режима просмотра областей, снова нажмите на пиктограмму .

С помощью пиктограммы можно прямо в процессе укладки плитки на поверхность разграничивать поверхность по вертикали или по горизонтали, в зависимости от направления укладки.

Предположим, что нужно разделить поверхности на три вертикальные области. Для этого:

1. выберите направление укладки слева-направо или справа-налево;
2. выложите хотя бы один ряд плиток на поверхность;
3. нажмите на пиктограмму ;
4. выложите ещё некоторое количество рядов плитки (не до конца), при необходимости смените плитку и её ориентацию;
5. ещё раз нажмите на пиктограмму ;
6. завершите укладку плитки на поверхности.

Результат (в режиме редактирования областей – ) должен быть примерено следующим:

Практическое применение такого способа может быть целесообразно, например, для создания подрезки по линии двери:

Предположим, в проекте нужно добавить декор из плиток, чей размер не совпадает с основной выбранной плиткой.
Чтобы вставить такой декор, необходимо создать отдельную область.

Для создания области по контуру плиток можно воспользоваться одним из двух инструментов:

• «Преобразовать плитки в область»;
• «Вырезать плитки в область».

Использование инструмента «Преобразовать плитки в область» создаёт новую, очищенную от плиток область.
Чтобы создать область из плиток:

1. выделите плитки;

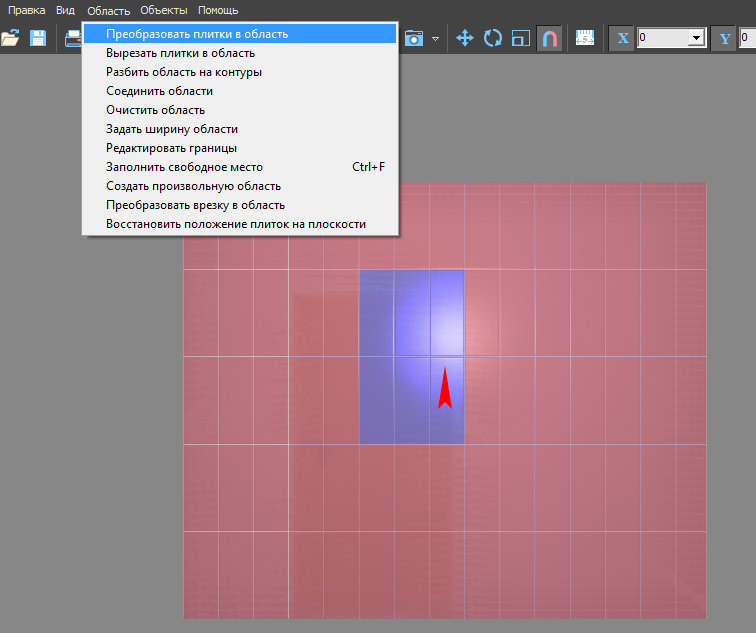

2. выберите в главном меню: «Область» → «Преобразовать плитки в область»:

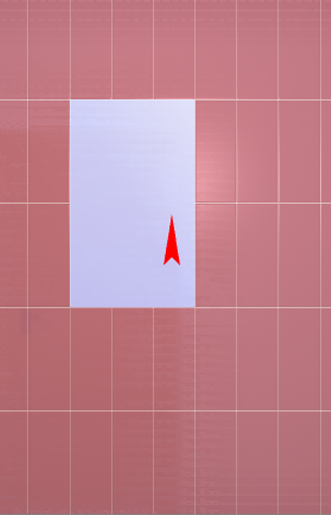

Результат:

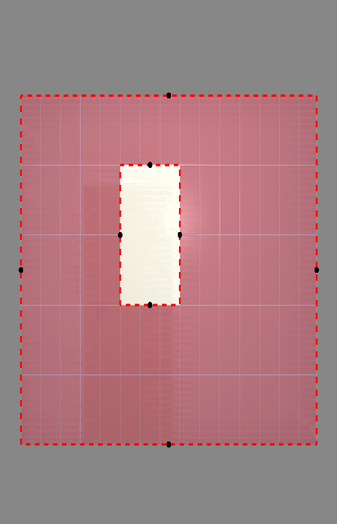

В режиме просмотра областей выглядит так:

Режим просмотра областей включается по нажатию на пиктограмму . Чтобы выйти из него, нажмите на ещё раз.

Использование инструмента «Вырезать плитки в область» создаёт новую область, но плитки, которые на ней были, остаются.
Чтобы создать область из плиток:

1. выделите плитки;
2. выберите в главном меню: «Область» → «Вырезать плитки в область»:

Внешне кажется, будто ничего не изменилось. Убедиться в обратном поможет режим просмотра областей :

Область готова. Теперь в этой области вы можете двигать, изменять существующую укладку или удалить её и создать новую:

Произвольная область – это область любой произвольной формы, которая не зависит от существующей укладки плитки.
Произвольная область создаётся в векторном редакторе.

Чтобы создать произвольную область, выделите любую плитку на той поверхности, где нужно создать область, и в главном меню выберите «Область» → «Создать произвольную область»:

Произошёл переход в векторный редактор. Здесь вы можете нарисовать любой контур. Главное, чтобы этот контур был замкнутым.

Например, нарисуем ромб с помощью точного ввода координат:

Чтобы завершить работу над контуром, нажмите кнопку «Завершить».

Появится диалоговое окно с выбором цвета затирки в созданной области, при необходимости измените его, нажав на «+» напротив выбранного цвета и выберите цвет в открывшейся Библиотеке материалов:

Нажмите ОК, после чего отобразится результат:

Так область выглядит в режиме просмотра областей:

Теперь в это области вы можете выложить любую другую плитку с любыми параметрами.

Врезка может быть преобразована в область и наоборот.

Чтобы создать из врезки область, выделите врезку, в Главном меню выберите «Область» → «Преобразовать врезку в область».

В момент создания области из врезки появляется диалоговое окно:

Т.е. можно или:

• создать область и удалить врезку;
• создать область и оставить врезку;
• отменить операцию по созданию области.

После выбора нужного вам варианта врезка будет преобразована в область.

Данный режим включается по нажатию на пиктограмму «Редактировать границы областей»:

В данном режиме нельзя выделять плитки. По клику на какую-либо чать поверхности отобразится область, расположенная в этом месте:

Чтобы увидеть все области на поверхности, выделите всю поверхность:

Режим просмотра областей позволяет как просматривать границы областей, так и изменять их. Принцип примерно тот же, что и при работе в векторном редакторе: основами линий являются опорные точки, и при выделении и перемещении точек смещаются границы области.

Если границы областей разбиты на контуры, то изменение размеров одной области в меньшую сторону может повлечь за собой создание ещё одной области.

Если границы областей не разбиты на контуры, то изменение размеров одной области в меньшую сторону влечёт за собой увеличение соседней области.

Векторный редактор, в отличие от режима отображения областей, даёт возможность свободно изменять контур области, рисовать любые фигуры.

Чтобы изменить границы области с помощью векторного редактора:

• выделите область, контуры которой следует изменить;
• зайдите в Главном меню в «Область» → «Редактировать границы»:


После чего откроется режим векторного редактора:

Векторный редактор позволяет:

1. изменить контуры области;
2. сохранить контур для использования на другой плоскости/проекте.

Подробно о возможностях редактирования в векторном редакторе см. в статье Редактирование контура помещения.

В зависимости от задач, вы можете любым образом изменить контур области.

«Разбить область на контуры» – это разделение области на две и более по контуру другой области, которая их разделяет.
Например, если две области расположены таким образом:

Кажется, будто бы по краям расположены две независимые области (на скриншоте заполнены сиреневой плиткой). Однако на самом деле это одна область. На это указывает следующее:

1. при выделении одной области в режиме просмотра областей, подсвечиваются две области;
2. при сдвиге окна подрезки, укладка в обеих плоскостях двигается вместе.

Чтобы разделить эту область на две независимых области:

1. зайдите в режим просмотра областей ;
2. кликом мыши выберите область, которую следует разбить на контуры;
3. выберите в Главном меню «Области» → «Разбить область на контуры»:


Результат – три независимые области:

Чтобы объединить две и более области:

1. выделите области или плитки на них кликом мыши, зажав Shift на клавиатуре;
2. выберите в Главном меню «Область» → «Соединить области».

Можно соединять как смежные области, так и те, которые расположены на удалении друг от друга. Подробнее о таких областях – здесь.

Инструмент «Очистить область» очищает выбранную область от уложенной плитки.

Чтобы очистить область от плитки:

1. выделите любую плитку в области;
2. выберите в Главном меню «Область» → «Очистить область».

Область будет очищена.

Данная функция используется, чтобы заполнить образовавшееся пустое место после сдвига плиток:

Чтобы быстро заполнить поверхность той же плиткой с тем же способом укладки:

• выделите любую плитку на данной поверхности;
• в Главном меню выберите «Область» → «Заполнить свободное место».

«Область» → «Восстановить положение плиток на области» – инструмент, который восстанавливает Z-координаты для объектов и плитки в случае, если произошла программная ошибка.

Главное меню → «Область» → «Задать ширину области» – позволяет ввести точный размер области.
Данный функционал пока что выключен.

Изменение цвета фона (затирки) в области описано в статье Цвет затирки.
