Изменение контура плитки
Любая новая плитка, добавленная в каталог Ceramic3D воспринимается программой как прямоугольная, т.к. по умолчанию заданы только её ширина и высота. Программа автоматически не распознаёт на изображении контур притки, если она прямоугольной не является. Поэтому, если нужно создать проект с использованием плитки сложной геометрии, прежде следует создать её контур.

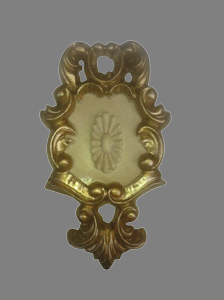

Примеры сложных плиток:
На данный момент почти вся плитка сложной геометрии, которая добавляется в каталог (новые коллекции), выкладывается уже вместе с созданными контурами. Поэтому данная статья несёт скорее ознакомительный характер. Те же инструменты рисования в векторном редакторе могут пригодиться вам для создания произвольных короб, ниш, врезок, зеркал, проёмов и т.д.
Так выглядит модель помещения с необработанным изображением сложной плитки:
Изменить контур плитки можно с помощью векторного редактора.
Если изображение сохранено на компбютере, но ещё не добавлено в каталог:
- закройте программу Ceramic3D, если она запущена;
- при необходимости «обрежьте» изображение с плиткой в любом графическом редакторе (например, если маленькое изображение помещено на значительно большем по размерам белом поле):
- добавьте изображение плитки в одну из папок каталога …Ceramic3D\Lib\Catalog\…;
- запустите программу Ceramic3D;
- найдите в Каталоге вашу плитку, добавьте её в Буфер укладки и в поле «Плитка»;
- правой клавишей мыши кликните по изображению плитки в поле «Плитка» в контекстном меню выберите «Редактировать контур укладки»:
- в открывшемся векторным редакторе удалите старый контур и создайте новый.
Чтобы удалить старый контур плитки:
- Выделите изображение плитки (зажмите левую клавишу мыши и протащите мышку на нужное расстояние):
Так выглядит выделенный контур:
- Нажмите на клавишу Del (Delete) – старый контур будет удалён.
Чтобы построить новый контур плитки:
В зависимости от формы плитки выберите нужный примитив (инструмент рисования):
Вне зависимости от типа контура плитки, включите привязку к вершинам фона
, чтобы курсор мыши «примагничивался» к контуру изображения плитки на рисунке.
, чтобы курсор мыши «примагничивался» к контуру изображения плитки на рисунке.
Если контур плитки состоит из прямых линий и он симметричен, включите привязки к ортопроекциям вершин чертежа
и к вершинам чертежа
.
Если контур состоит из плавных линий, где требуется работа с помощью инструмента «Сплайн», отключите привязки к ортопроекциям вершин чертежа и к вершинам чертежа .
Привязки можно включать и отключать в ходе построения контура, даже не выключая инструмент рисования, в том числе с помощью горячих клавиш (см. подсказки при наведении курсором на кнопочки).
Когда контур сложной будет нарисован, сохраните его – нажмите пиктограмму «Сохранить»
, сохраните файл контура в той же папке, где расположено изображение плитки. Удобно, если файл контура и изображения называются одинаково.
Когда работа над контуром завершена и контур сохранён, нажмите кнопку «Завершить» для выхода из векторного редактора и продолжения работы над проектом.
В Руководстве пользователя:
