Создание нового проекта в Ceramic3D начинается с создания помещения.

В данной статье рассмотрим построение простого прямоугольного помещения.

Создайте новый проект.
Нажмите на пиктограмму или нажмите сочетание клавиш на клавиатуре Ctrl+N.

В диалоговом окне выберите «Прямоугольное помещение».

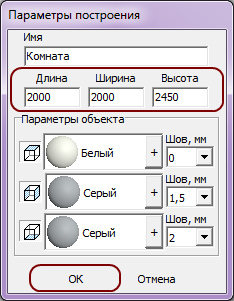

Откроется диалоговое окно -– «Параметры построения»:

В полях «Длина», «Ширина» и «Высота» введите размеры комнаты и высоту от пола до потолка в миллиметрах.

При создании короба помещения можно создавать не все поверхности, например, можно не создавать потолок. Включение/выключение поверхностей возможно по клику на пиктограммы-«кубики»:

• – потолок;
• – стены;
• – пол.

Убрать все поверхности нельзя – максимум две.

На потолке, стенах и полу можно выбрать различные параметры цвета.

Как правило, на потолке плитка не выкладывается, поэтому выбранный цвет и будет цветом потолка в помещении. На стенах и полу фоновый цвет –- он же цвет затирки (то, что видно в швах между плитками).

Чтобы сменить цвет поверхности (затирки):

1. нажмите левой кнопкой мыши на «+» напротив нужной поверхности:

2. откроется диалоговое окно «Библиотека материалов», выберите нужный вам цвет в папке «Затирки», дважды кликните на него. :


Шов, мм – это размер шва между плитками, указывается в миллиметрах.

По умолчанию размеры шва: потолок – 0, стены – 1,5, пол – 2.

Чтобы изменить размер шва, нажмите на кнопку выпадающего меню и выберите нужное значение:

Чтобы закончить построение прямоугольного помещения, нажмите «ОК».

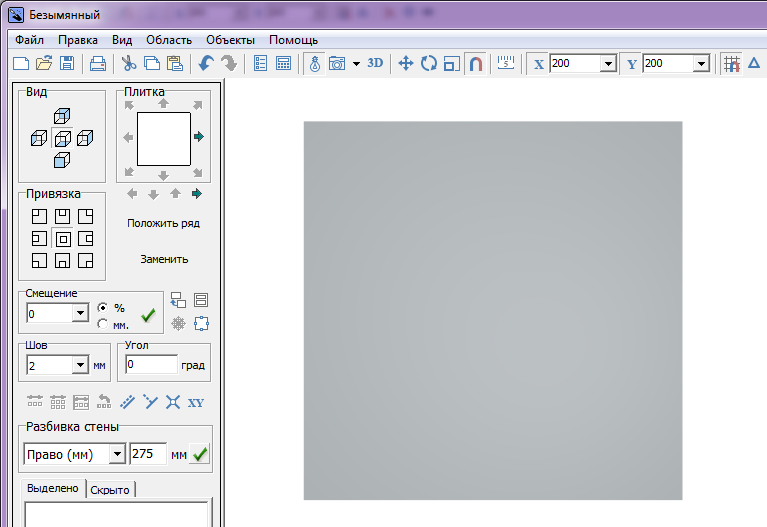

Помещение заданных размеров построено (по умолчанию, вид сверху):
