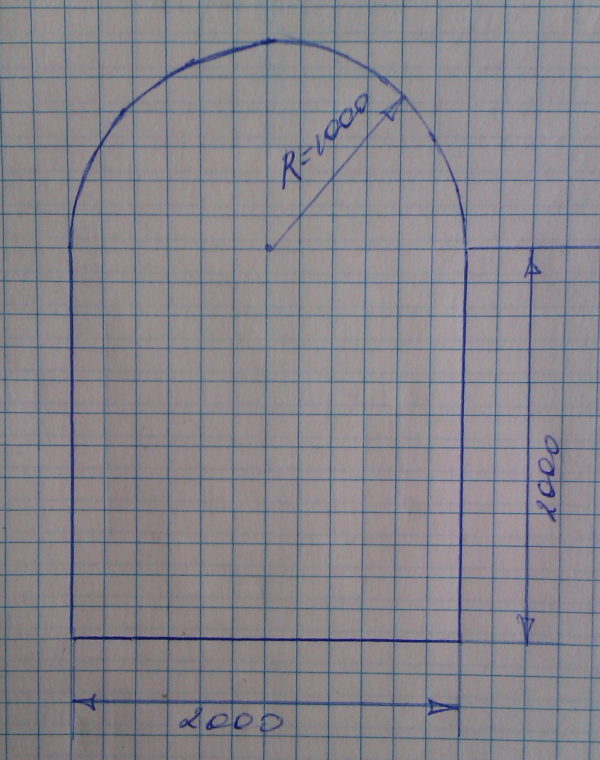

Предположим, что нужно построить сложное помещение с криволинейной стеной. Например, такое:

1. Создайте новый проект – нажмите на пиктограмму или нажмите сочетание клавиш на клавиатуре Ctrl+N.
2. Выберите в диалоговом окне «Задать контур помещения». Откроется векторный редактор.

3. Мысленно выберите точку начала построения.
   На рабочем поле красным крестиком обозначена точка начала координат – 0/0 (x/y). Удобнее всего начинать построение именно от неё. Подумайте, какую именно из стен вы начнёте рисовать из этой точки.

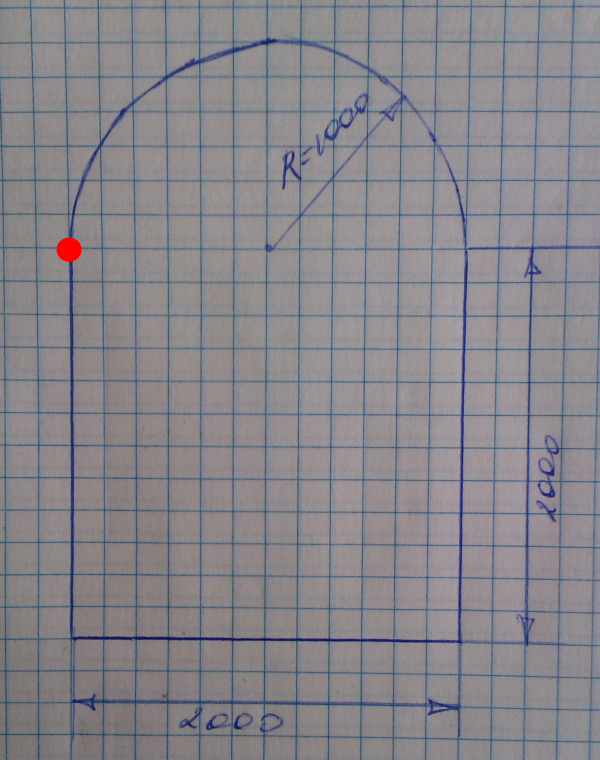

   В данном случае выбрана эта точка начала построения контура:

4. Нажмите на кнопку «Линия» – вы выбрали инструмент рисования.


5. Поставьте курсор в поле X/Y или нажмите клавишу Esc на клавиатуре – и курсор встанет туда автоматически. Введите «0/0» и нажмите «Enter».

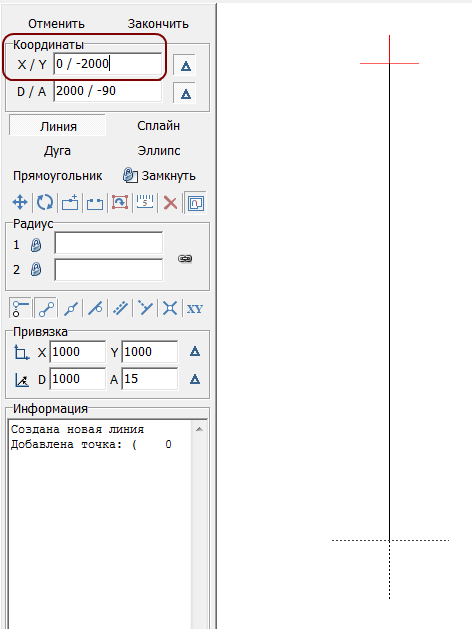

6. В поле X/Y курсор автоматически выделил первый 0. Однако отрезок, который следует построить – вертикальный. Значит, координата X остаётся прежней, а координата Y – меняется. Поэтому переставьте курсор в значение Y и вместо 0 введите -2000.
   Значение Y – это движение по вертикали. Положительное – вверх. Отрицательное – вниз.

   Нажмите Enter.

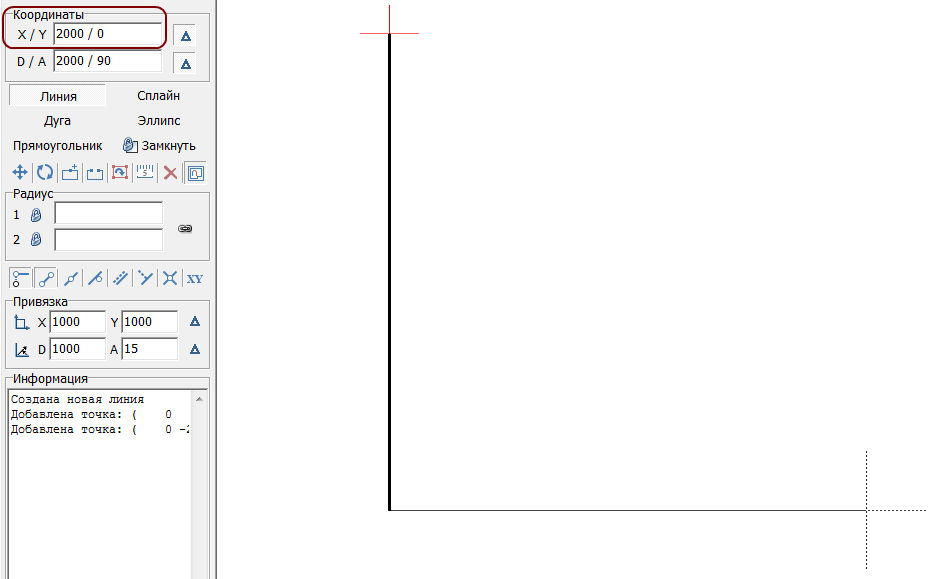

7. Курсор автоматически выделил первый 0 в поле «X/Y» – это значение Х. Введите там 2000.

   Значение X – это движение по горизонтали. Положительное – вправо. Отрицательное – влево.

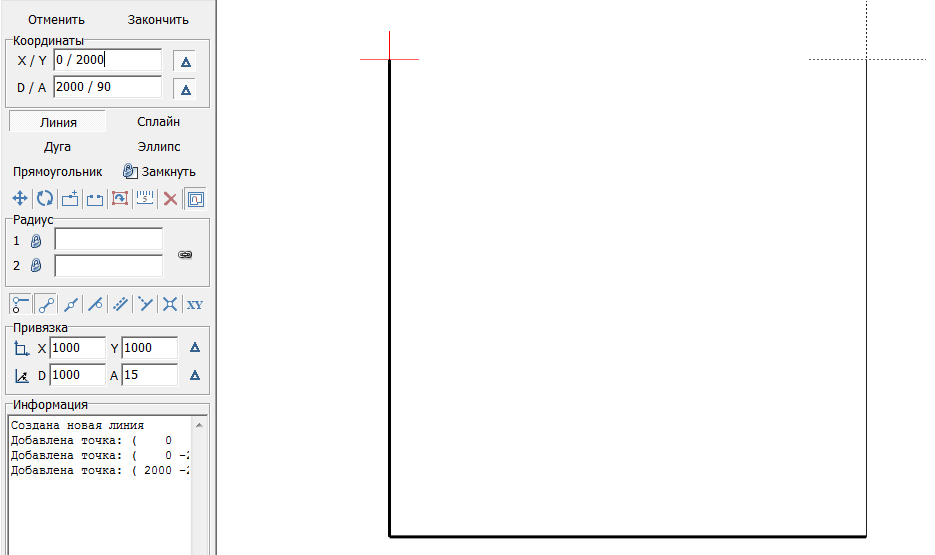

   Нажмите Enter.
8. Курсор автоматически выделил второй 0 – Y. Введите 2000 и нажмите Enter.

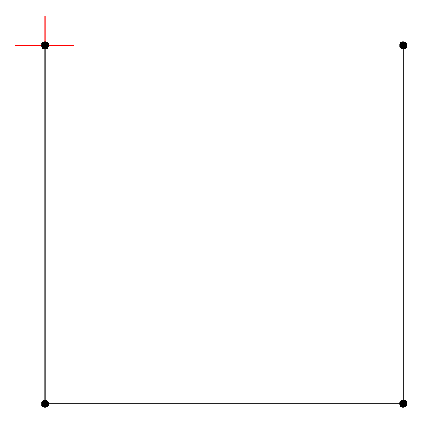

9. Нажмите на кнопку «Линия», чтобы отключить инструмент.

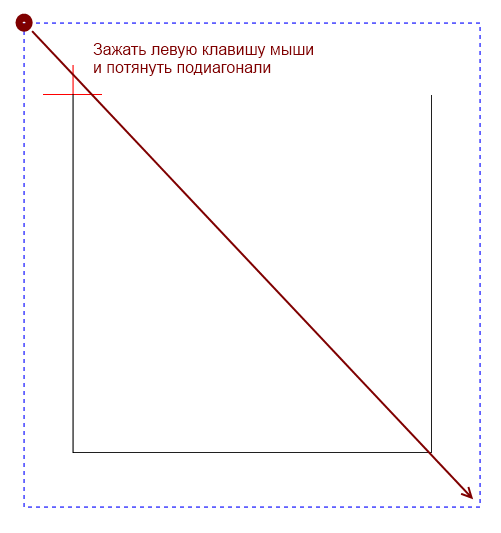

10. * Можно выделить опорные точки чертежа, чтобы было проще понимать особенности построения. Для этого выделите мышью весь чертёж (зажмите левую клавишу мыши и протащите её подиагонали):

11. Нажмите на кнопку «Дуга».

12. Включите привязки (или удостоверьтесь, что они включены):

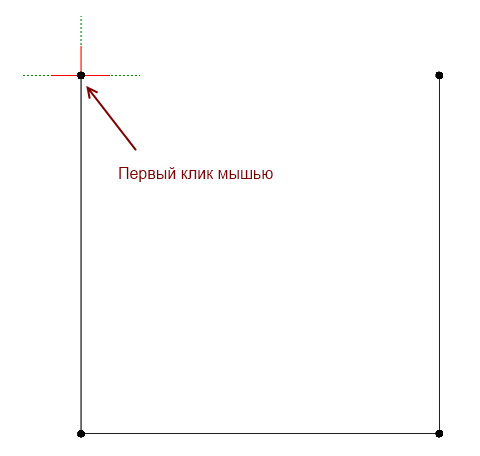

13. Подведите курсор мыши к одной из вершин, появится пунктирная стрелка привязки, кликните один раз:

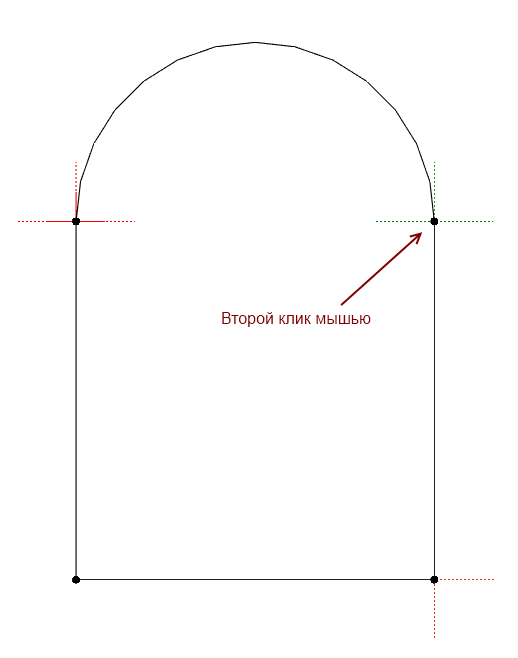

14. Подведите курсор ко второй вершине, пока не появится такая же стрелка привязки, кликните в этой точке один раз:

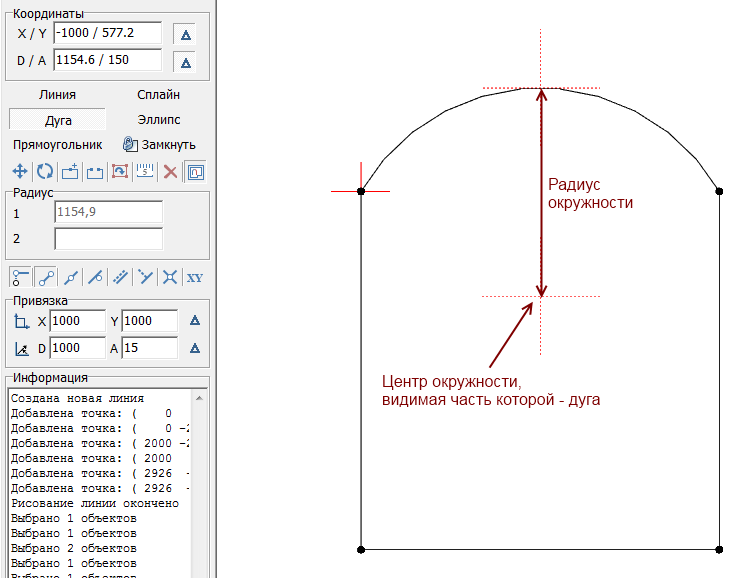

15. Поводите мышью (ничего не зажимая!!) – дуга будет двигаться вслед за курсором мыши. Обратите также внимание, что в зависимости от движения мыши меняются координаты в поле X/Y.

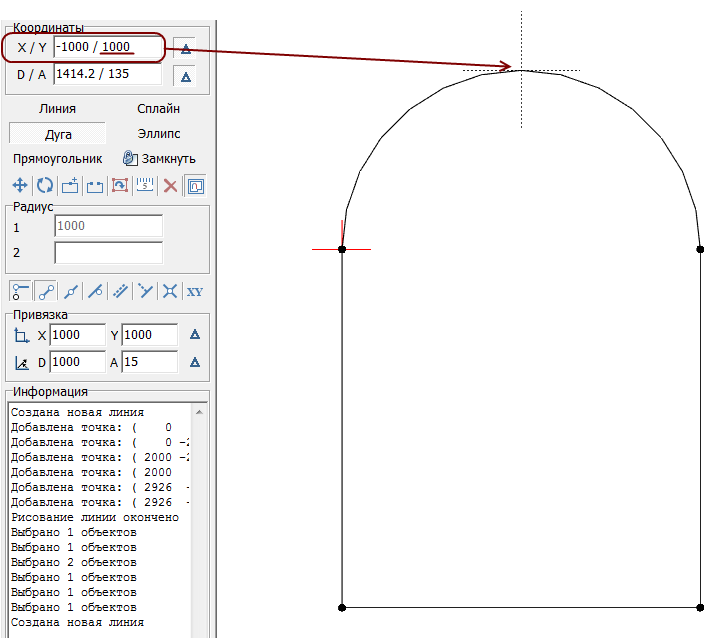

16. Нажмите клавишу Esc на клавиатуре, чтобы курсор встал в поле ввода координат. Значение X оставьте без изменений. В значении Y введите радиус дуги – 1000. Нажмите Enter.

17. Нажмите «Закончить» в Панели инструментов, чтобы завершить построение.

Нажмите на панели инструментов кнопку «Закончить».
Появится окно «Параметры построения»:
.

«Глубина» - это расстояние от пола до потолка, мм.

Чтобы сменить цвет поверхности, нажмите левой кнопкой мыши на «+» напротив нужной поверхности:

Размер шва между плитками указывается в миллиметрах. Выбор значения через выпадающее меню:

Нажмите «ОК» для завершения построения короба помещения.

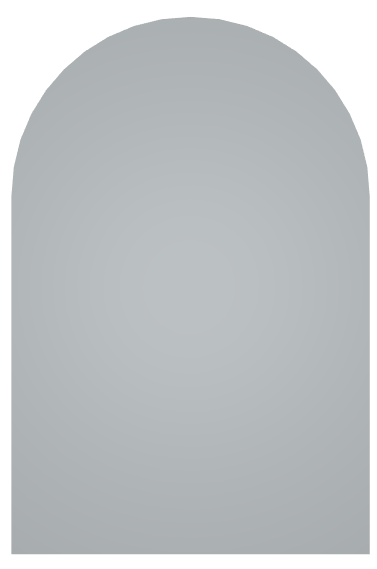

После чего снова открывается обычный интерфейс программы, но уже с созданным коробом помещения (вид сверху):

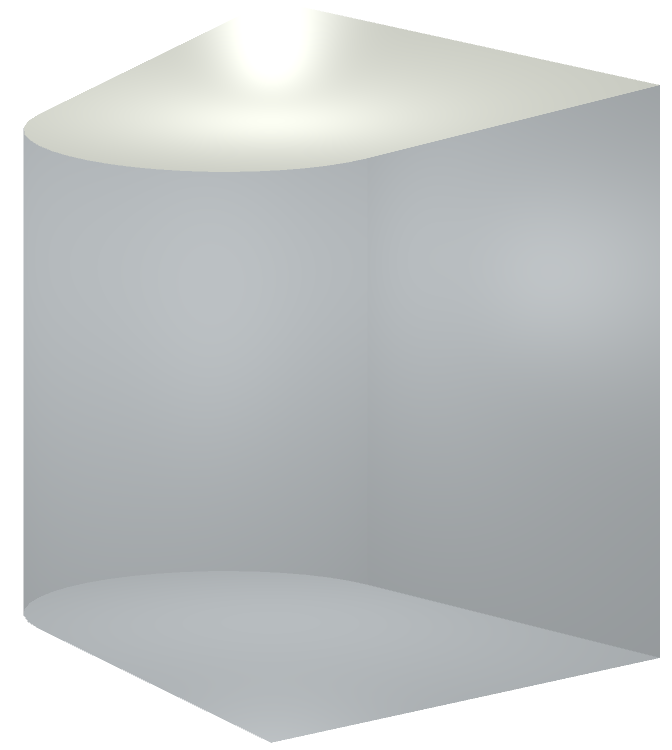

То же самое в режиме 3D:

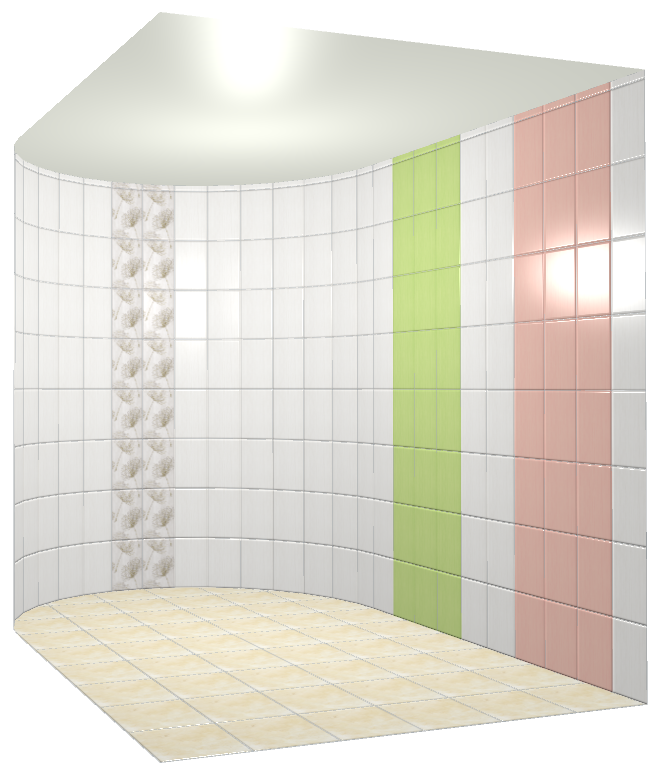

И с уложенной плиткой:
